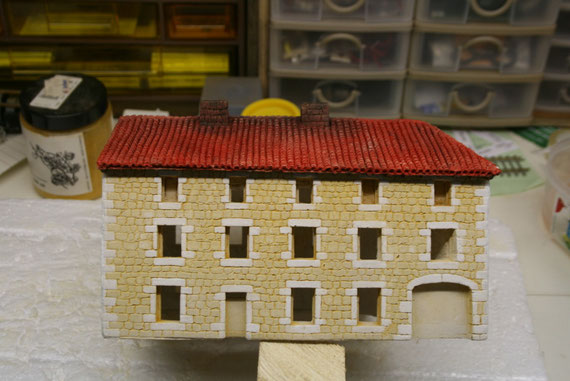

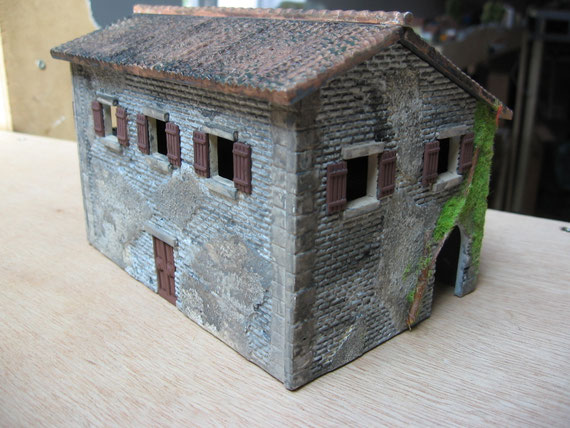

Ce bâtiment en plâtre a reçu une patine à la terre à décor ocre jaune . Les chaînages d'angles et d'encadrements des ouvertures ont reçu une couche de peinture acrylique blanc
.

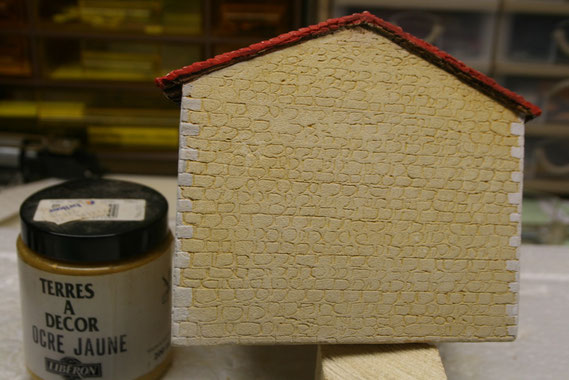

Sur cette photo, on remarque la différence de teinte entre le mur avec sa couleur d'origine (en bas) et une fois la terre à décor appliquée à la brosse (en haut)
.

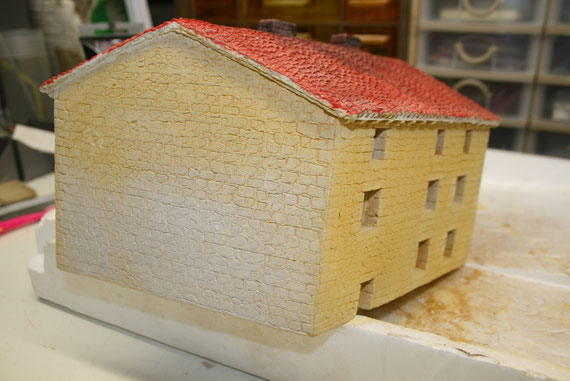

Un chiffon sec a été passé sur la façade afin d'éliminer le surplus de terre à décor et d'atténuer la couleur . Le chainage d'angle est peint avec du blanc acrylique .

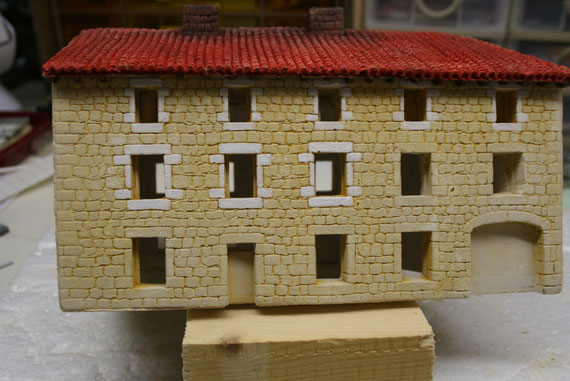

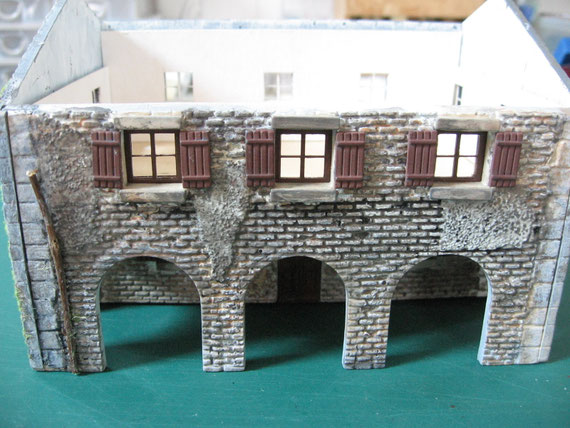

Ce bâtiment acheté sur un vide grenier n'était pas pourvu de fenêtres . Voici quelques photos qui montrent les différentes étapes de l'amélioration : huisseries, dalle, cloisons de séparation .

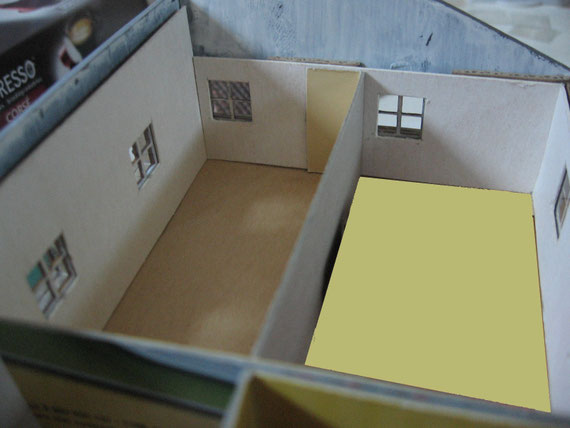

Fabrication des huisseries des fenêtres avec du carton . Pose de la dalle réalisée avec du contreplaqué de 2 mm .

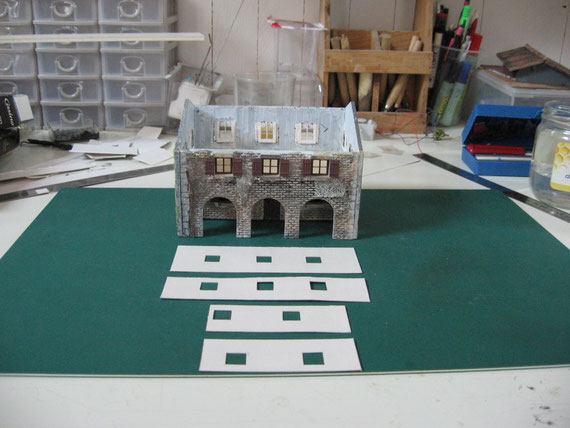

Découpe de bandes de papier à dessin 'Canson' et des ouvertures des fenêtres, puis collage sur l'intérieur de chaque mur .
Réalisation des cloisons délimitant chaque pièce .
Vue extérieure des huisseries après mise en peinture . Le vitrage est réalisé avec du rodhoïde transparent . Les pièces seront éclairées avec des bandes de LEDs .

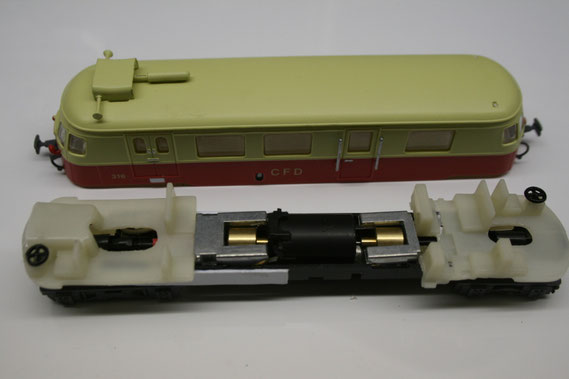

La voie de mon réseau étant à l'écartement 9 mm (HOe), j'ai utilisé le châssis TOMYTEC TM 18 pour échelle N afin de motoriser le Billard A80D des éditions Atlas .

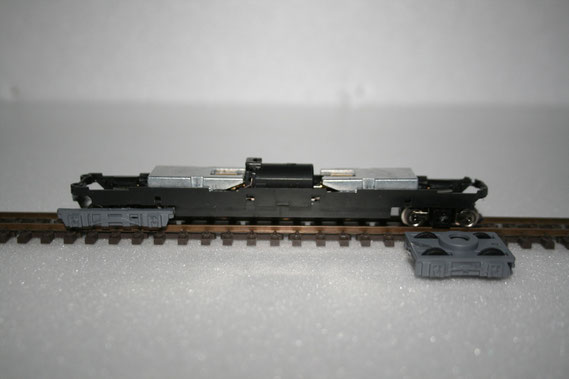

Découper les flasques des bogies d'origine et creuser l'intérieur de celles-ci afin d'encastrer les boîtes d'essieux du châssis Tomytec , puis les coller à la cyanoacrylate.
L'empattement des essieux sur le bogie avant ne correspond pas à celui des flasques, ce n'est pas très génant car une fois sur les rails, les roues sont pratiquement invisibles .

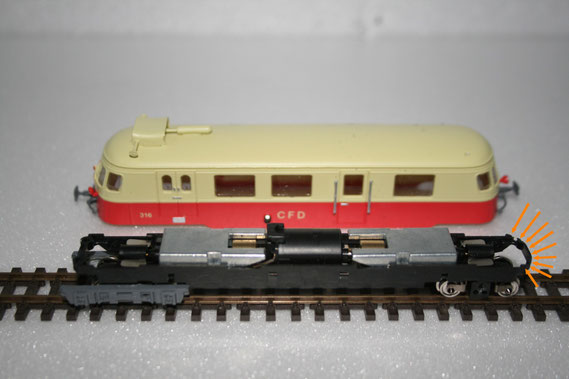

Limer l'extrémité du châssis (flèches orange côté opposé au moteur) de manière à mieux positionner le bogie sous la caisse du Billard .

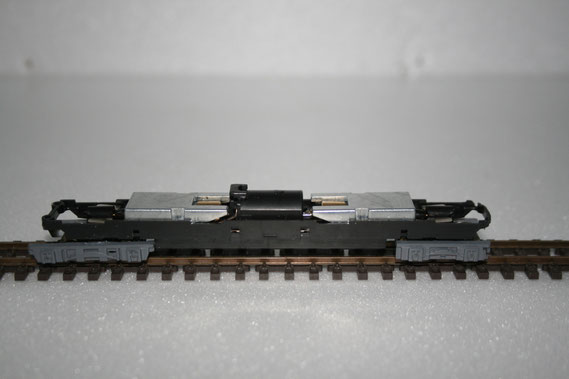

Les flasques sont positionnées et collées .
Découper l'aménagement intérieur en trois parties .
Découper des ouvertures au dessus de chaque cardan de manière à faciliter leur rotation et également afin de faciliter le passage du volant d'inertie .

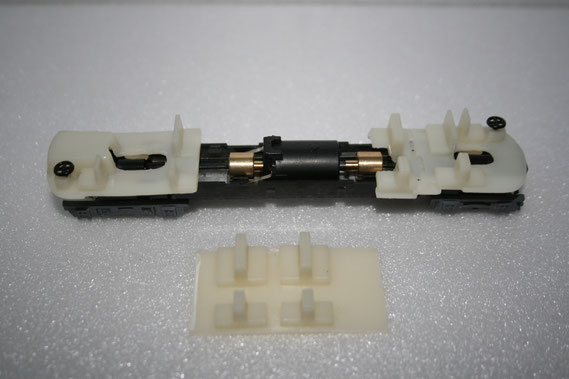

Coller les deux extrémités de l'aménagement sur le châssis Tomytec de manière à pouvoir encastrer parfaitement l'ensemble dans la caisse du Billard .
Découper chaque lest suivant le trait rouge, supprimer la partie marquée d'une croix rouge . Les flèches orange indiquent l'endroit où du lest peut être rajouté mais cela n'est pas nécessire .

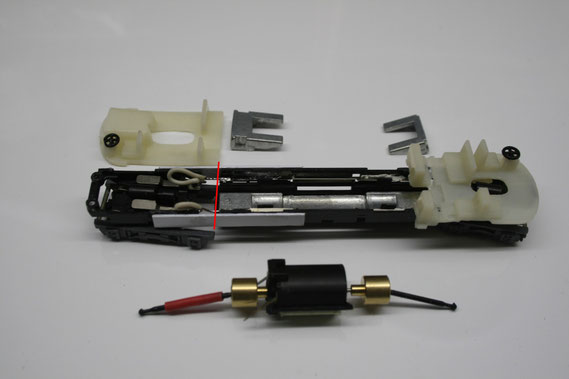

Couper le châssis au niveau du trait rouge afin d'avancer le bogie au miximum sur l'avant de la caisse . Rétablir la continuité électrique des lames de contact .
Rallonger la barre de transmission moteur/cardan (ici avec un morceau de gaine de fil électrique) .
Rallonger le châssis de manière à l'encastrer dans la caisse et coller une longueur de plasticarte sur chaque face du châssis afin de solidariser l'ensemble .
Ne pas hésiter à donner de nombreux coups de lime de façon à obtenir un encastrement parfait du châssis dans la caisse de l'autorail .
L'aménagement intérieur vient buter sur la partie inférieure du vitrage latéral , ce qui empêche l'enfoncement complet du châssis moteur à l'intérieur de la caisse .

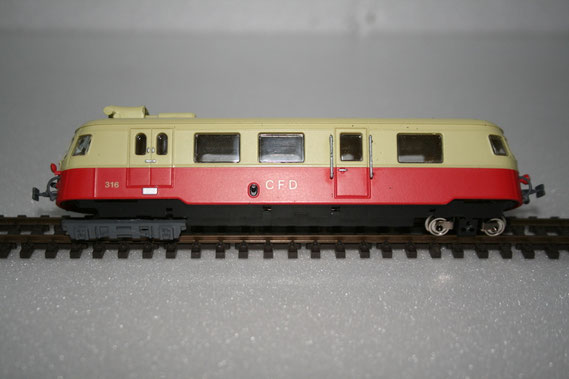

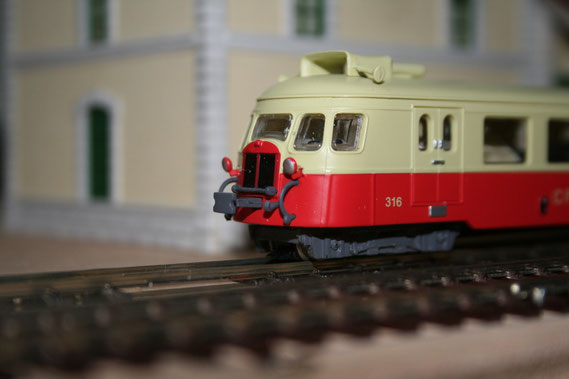

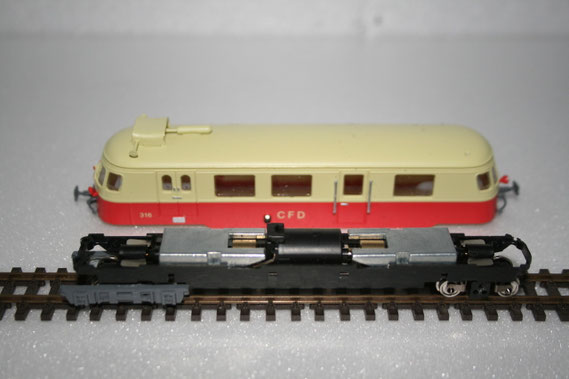

Le Billard A80D est prêt pour l'exploitation sur mon réseau :
Le fonctionnement de cet autorail s'avère souple et peu bruyant .

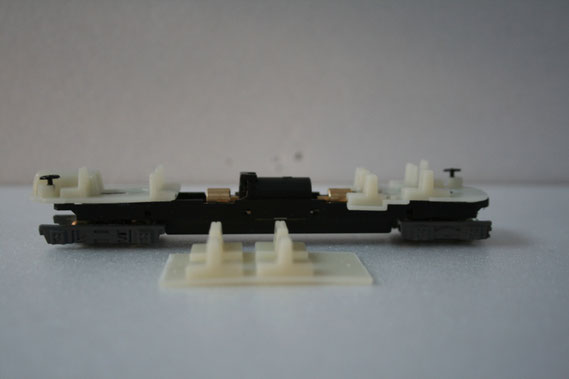

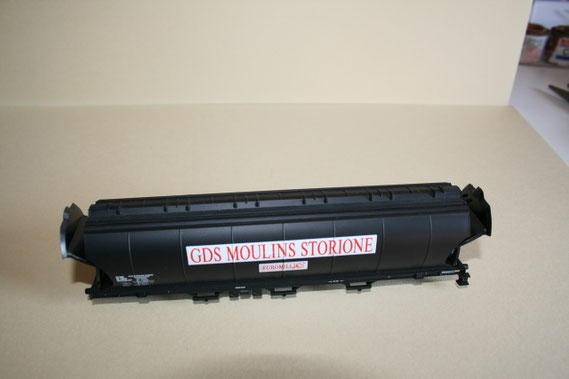

Dessolidariser toutes les pièces du chassis .

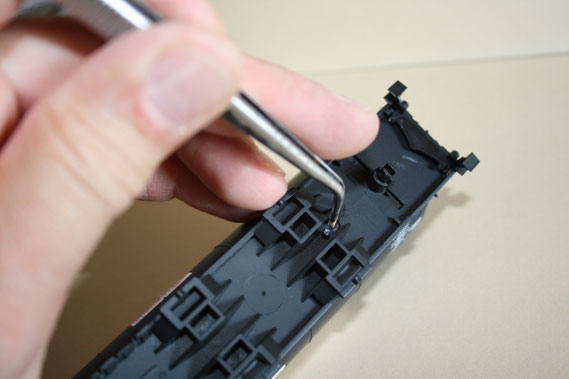

Retirer les vis .
Tirer les faces avant et arrière en les faisant glisser vers l'extérieur .

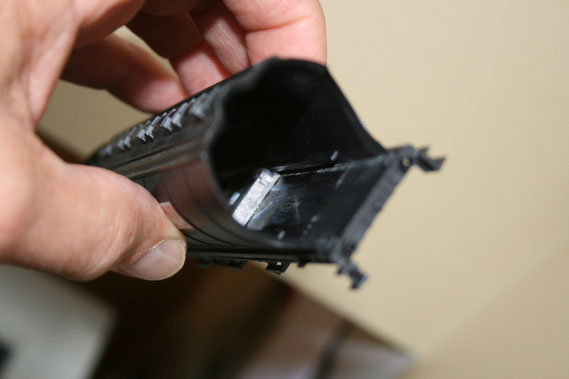

Faire glisser le lest vers l'extérieur .
Sectionner le lest afin d'obtenir le poids désiré .
Réinsérer le lest dans les glissières appropriées .
Remettre les faces et les accessoires en place .

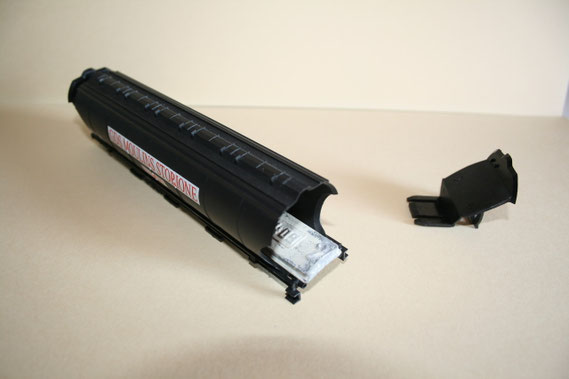

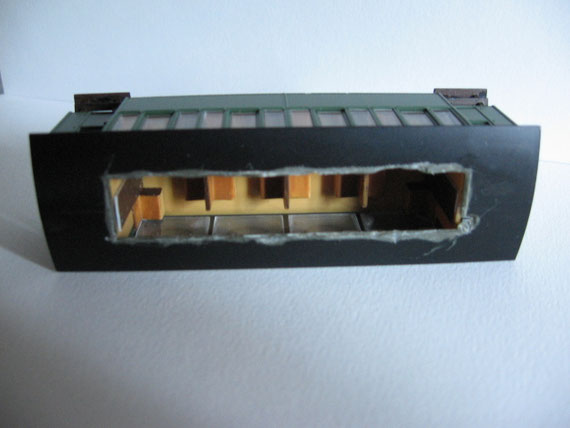

Arraser délicatement le lanterneau avec un cutter .

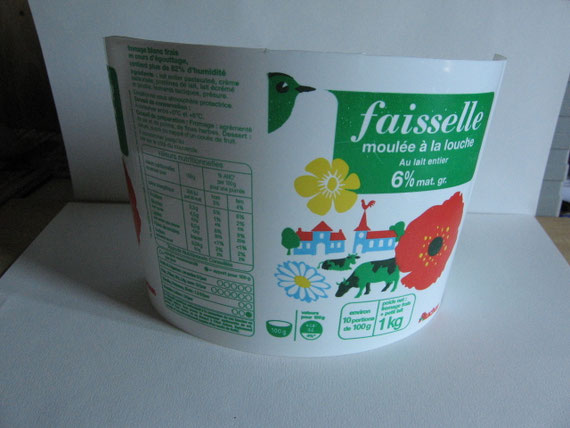

Découper dans un pot de 1 kg de fromage blanc une surface égale aux dimensions de la toiture .
Le pot de fromage blanc présente une surface arrondie et prend parfaitement la forme
concave de la toiture . Coller et peindre en noir mat .

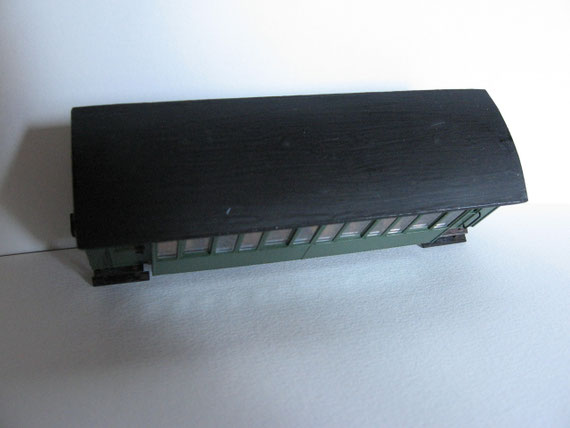

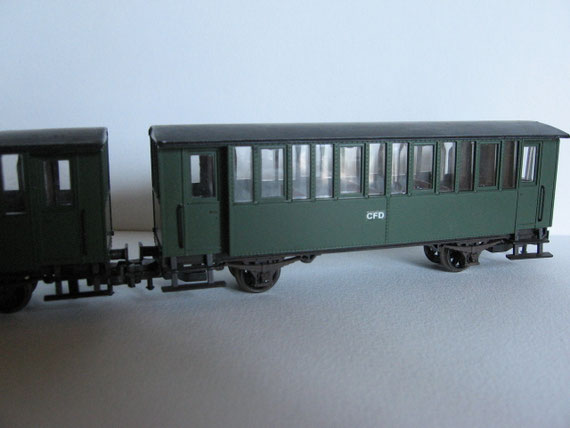

Et voilà le résultat .

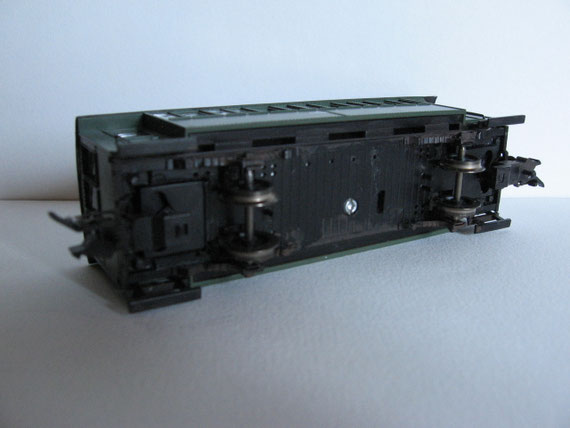

ATTENTION : ne jetez pas les fixations des attelages d'origine au chassis , elles vont vous servir à fabriquer des tampons .
Désolidariser la caisse et les marchepieds du chassis .
Creuser un espace de la dimension du système d'attelage à élongation dans le chassis . J'ai utilisé des attelages de la marque SYMOBA .
J'ai utilisé les fixations des attelages d'origine au chassis pour fabriquer les tampons .
